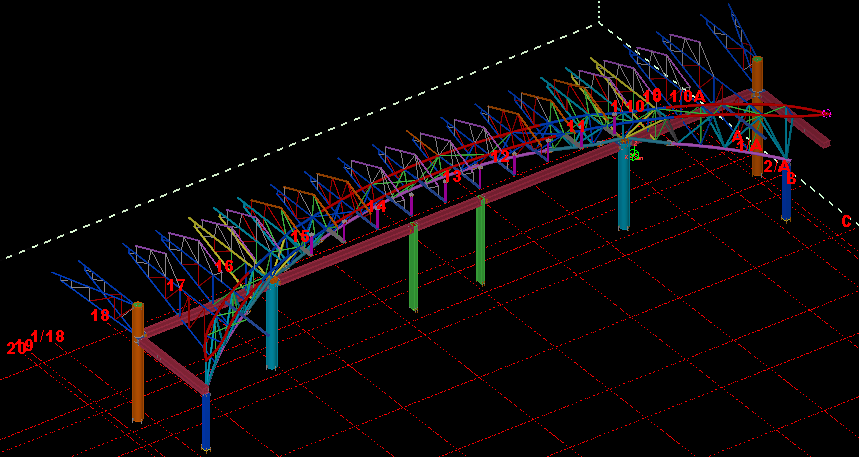

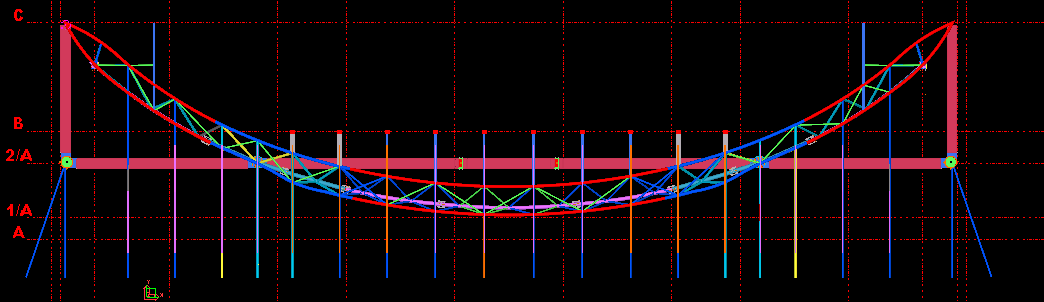

本工程位于湖北省荊州市紀南生態文化旅游區紀南鎮洪圣村長湖（廟湖）北岸。國際會議中心為鋼筋混凝土框架結構，大廳屋面為鋼結構桁架，前廳為倒三角弧形桁架，桁架上部為鋼結構屋架。模型效果圖如下：
本工程制作及施工難點都集中在弧形桁架上。本工程在加工制作前，做了詳細的施工方案，經專家論證后嚴格按照施工方案加工制作及安裝。按照既定施工方案，此弧形桁架分三段制作和吊裝。弧形桁架總長75米，最大弧高16米。
一、 加工制作
此弧形鋼桁架為倒三角形截面，桁架上弦為水平結構。因此，我司在工廠加工時采取反裝模式，桁架整體預拼裝保證桁架線型及端口的匹配度。
兩端桁架高度超6米，構件無法整體運輸。工廠在整體拼裝焊接完畢后，將腹桿從中間斷開，分段運輸至工地。三個吊裝段均長26米，超長無法運輸，工廠將每個吊裝段一份為二，現場拼裝焊接后按三個吊裝段吊裝。
二、現場拼裝焊接
因中間段桁架完全懸空，在吊裝前需制作安裝胎架，保證吊裝安全。

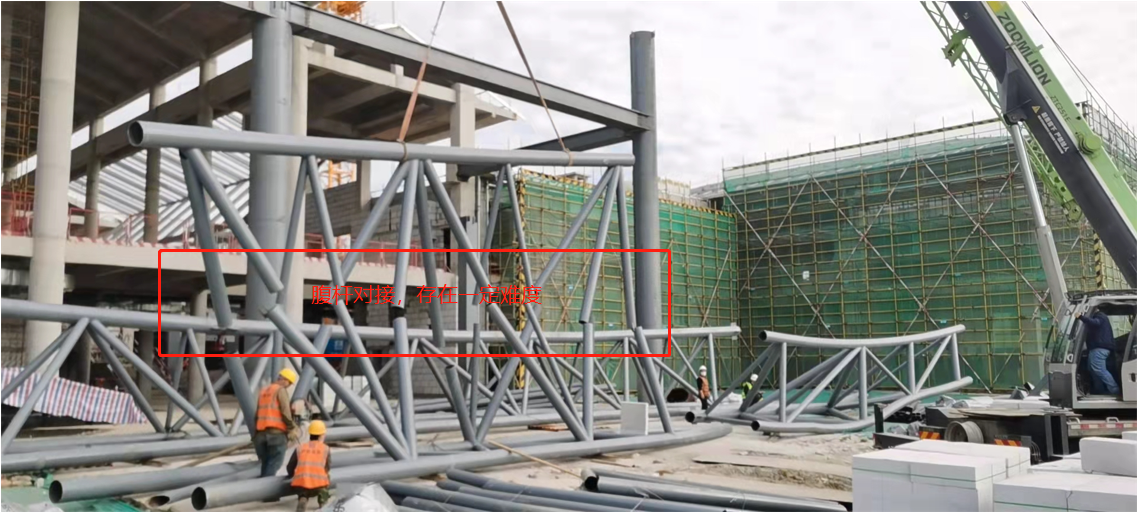

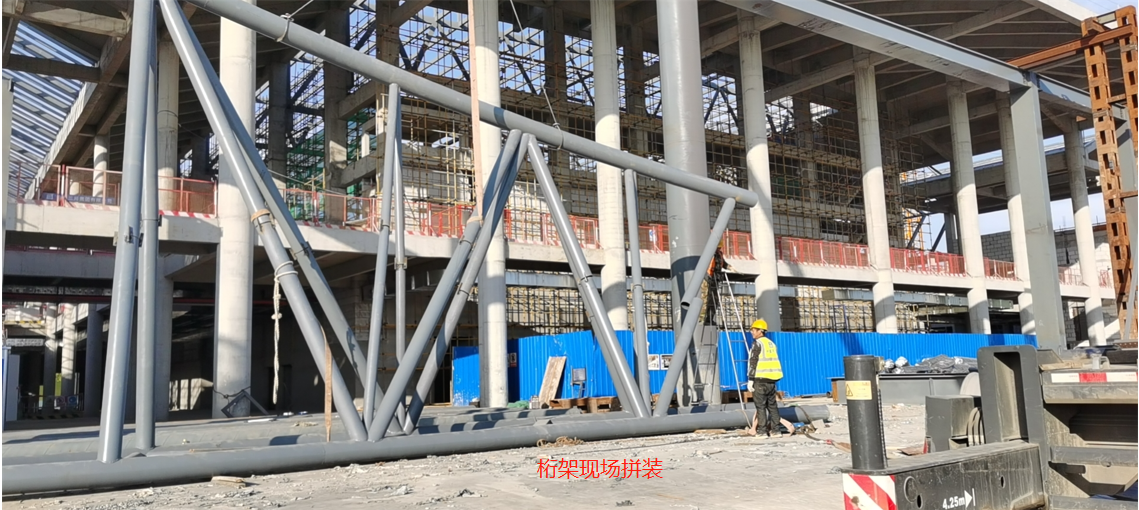

工廠將構件運輸至現場后，按照工廠制作的方式先拼裝成三個吊裝段，然后吊裝。桁架現場拼裝圖：

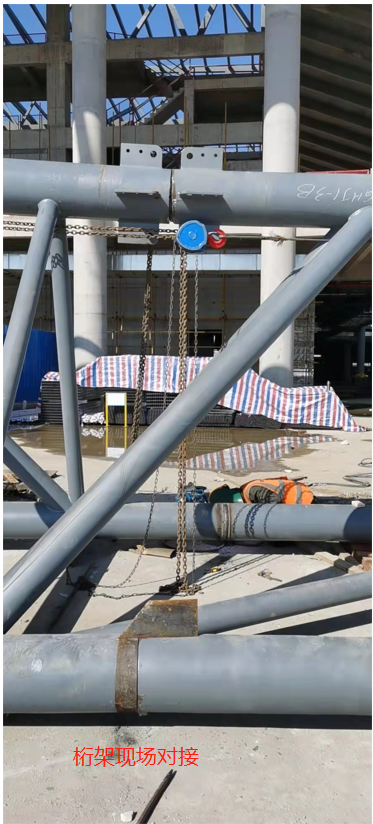

桁架現場對接圖：
經過廠內預拼，現場對接匹配比較順利，沒有出現較大的端口錯邊。桁架線型及長度均無較大誤差。
三、吊裝

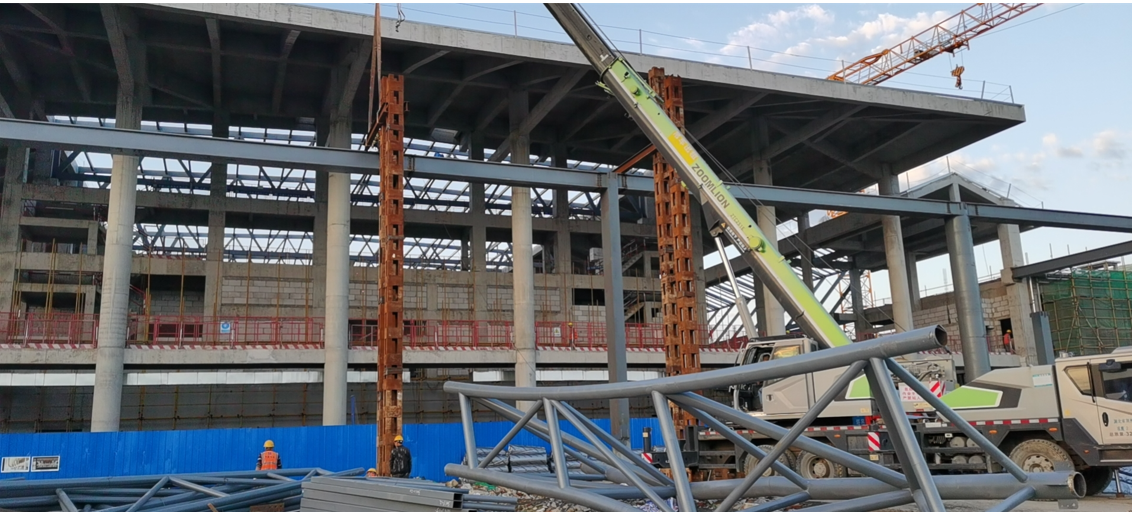

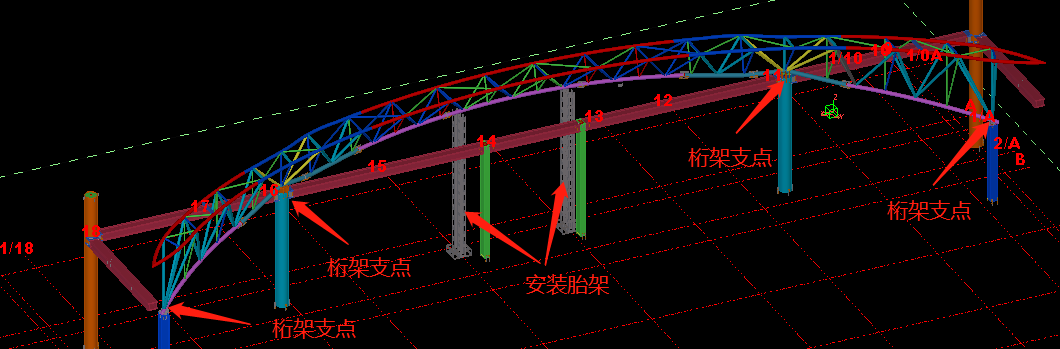

桁架總長75米，整個桁架只有4個支點，中間有約30米桁架完全懸空，為保證吊裝安全預先制作安裝了格構柱胎架：

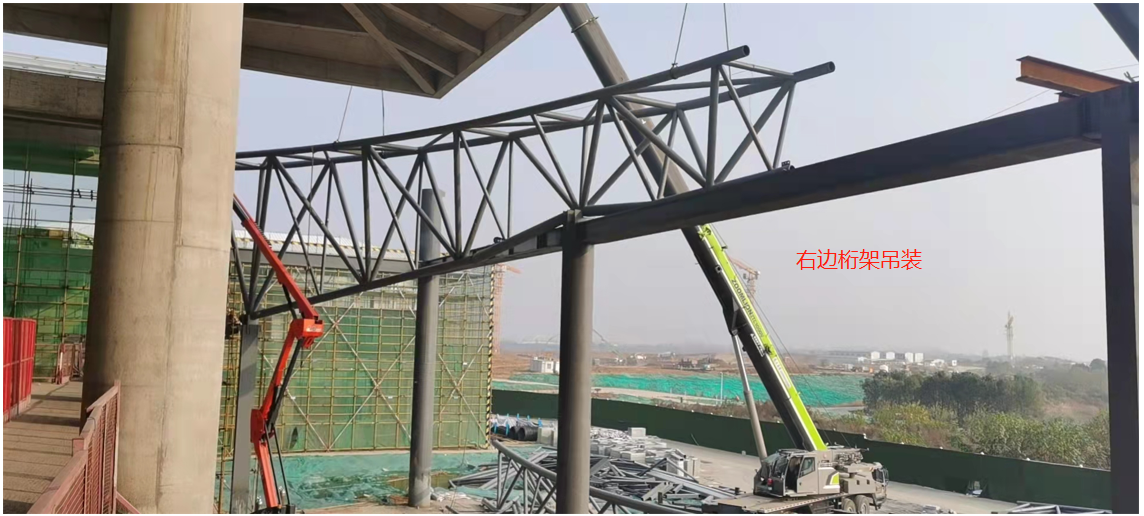

按照施工方案，先吊裝兩端桁架，在吊裝中間段桁架：

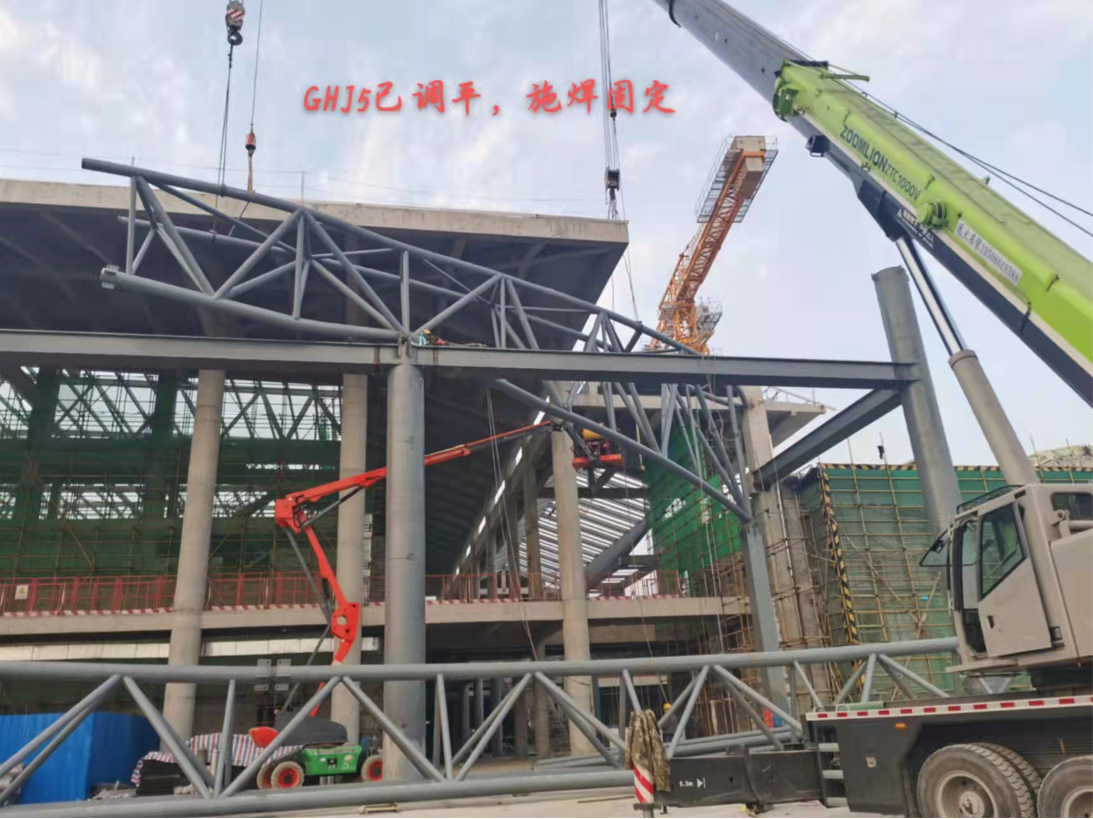

桁架支點安裝到位，端口定位尺寸在誤差范圍內，標高誤差±10mm之內。

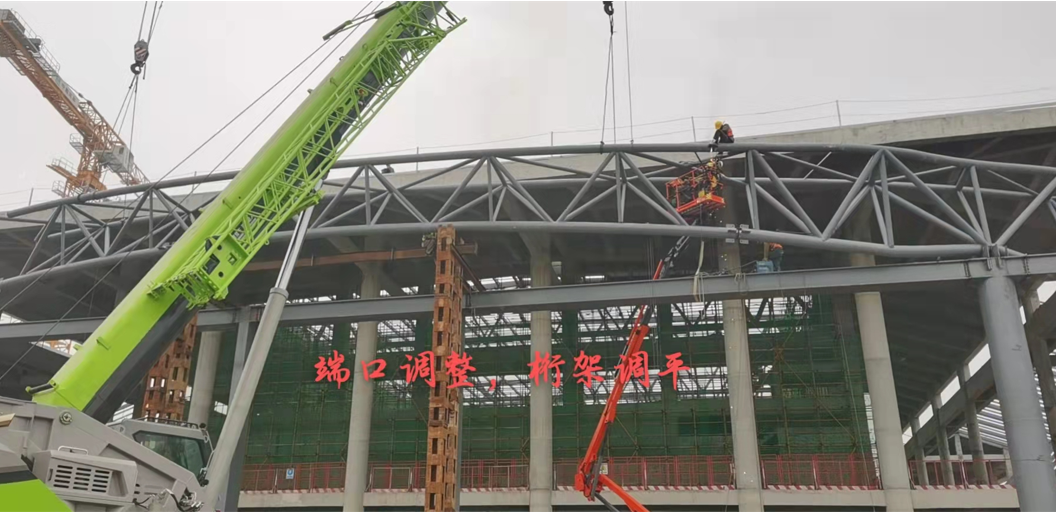

中間段桁架吊裝

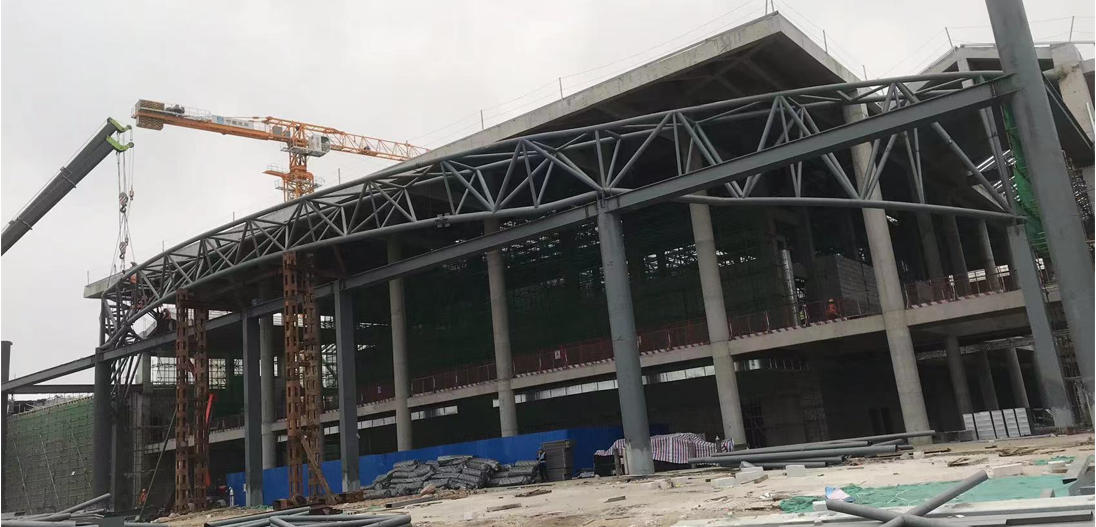

桁架吊裝完后整體圖
至此，本工程難度最大的部分吊裝順利完成！
